产品详情

产品介绍：

燃气（燃油）导热油锅炉，是以燃气、燃油或乙醇为燃料，以导热油为导热载体，可作为350℃以下各种环境下的高温热源，广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器，产生1.3MPa以下的饱和蒸汽供用户使用。燃气（燃油）导热油锅炉由我公司自行研发的新型YY(Q)W系列导热油炉，是我公司根据多年的设计制造经验，结合欧洲先进技术，吸收国内外同行先进的成功经验，精心研制而成。

产品特点：

产品的实用性、经济性和安全性，系统具有以下性能和特点：

●为用户提供稳定的高温热源，本公司产品均具有10%设计余量；

●系统具有高效率，低能耗经济设计，使导热油炉整体热效率大于94%；

●具备不损伤热载体的炉体构造，可以使热媒的使用寿命大大延长；

●采用国内同行最先进的自控手段，可使导热油总管出口温度控制在±1℃；

●有完善的安全检测装置，防止导热油炉危险运行状态的出现；

●整体系统每台设备维修、检查简便。

工作原理：

YY(Q)W系列导热油炉(有机热载体炉)为快装卧式强制循环燃油(气)导热油炉(有机热载体炉)。本系列导热油炉(有机热载体炉)结构紧凑，受热面由内、中、外(或内、外)密排的圆盘管构成，内层管为辐射受热面。中、外盘管为对流受热面。燃料在内盘管组成的燃烧室内燃烧放热，经辐射受热面吸收大部分热量后，高温烟气进入对流受热面进行换热。换热后的烟气经炉本体出烟口排出，进入空气预热器，与空气充分换热，换热后的烟气再进入冷凝器，与水进行换热，最后烟气温度降低至100℃以下，经烟囱排入大气。

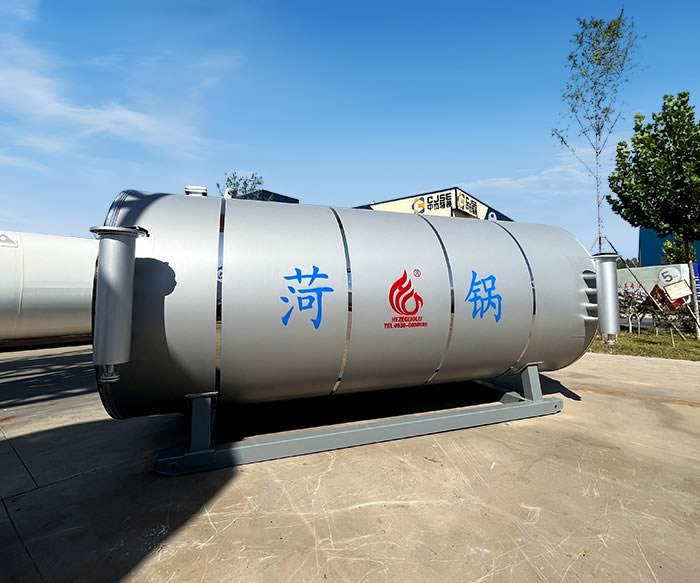

YYQW系列燃油（气）导热油炉

内部结构图

技术参数

撬装系列有机热载体炉参数表
供热量10kcak/h		30	60	80	100	120	160
额定功率MW		0.35	0.7	0.95	1.2	1.4	1.9
额定工作压力		0.8	0.8	0.8	0.8	0.8	0.8
额定出口温度MPa		300°C	300°C	300°C	300°C	300°C	300°C
本体容油量		0.237	0.64	0.7	0.92	1.07	1.58
循环流量m/h		28.354	56.7	76.96	97.2	118.46	153.9
配管联结直径DN		80	100	100	125	125	150
电控柜型号		DK-350	DK-700	DK-950	DK-1200	DK-1400	DK-1900
装机容量KW		10	20	25	30	30	45
外形运输尺寸	长度mm	6980	7680	8150	8650	9080	9880
	宽度mm	2650	2850	2950	3050	3050	3100
	高度mm	2650	3050	3660	3660	3660	3680
最大运输重量T		5	8.26	9.68	10.94	11.63	13.42

* 以上产品数据仅供参考，具体信息请参考实际产品和产品手册。除非另有规定，本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

在线咨询了解详情

组成部分

产品优势

材料优势：

原材料为采用业内龙头公司定扎钢板，确保原材料质量稳定可靠；有效减少了纵、环缝数量和封头拼接焊缝，筒体仅需要切掉毛边，无大块废料，提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂，确保焊接质量稳定可靠，外观成型美观；

油漆分为国内和进口漆两种选择，喷漆后外观美观，油漆耐候性好。

加工能力和工艺优势：

1、激光下料，下料精度高，误差在0.05毫米以内，确保了焊接质量；换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊，单面焊双面成型，减少了焊丝用量，比埋弧焊减少了碳弧气刨工序，避免了渗碳，外观成型美观，热输入小，焊接质量好，射线检测合格率在99%以上

3、氩弧自动焊机，焊接质量好且稳定，焊缝外观成型美观。

专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组，每个工序都配备专业人员，并且工序内再做二次分工，有效提高工作效率和产品质量。

储存优势

山东中杰特种装备股份有限公司，高度聚焦绿色能源特种装备行业，是锅炉、压力容器等特种设备的专业制造企业，拥有济南路、渤海路、长江路、南京路四个生产厂区，下设锅炉事业中心、低温容器事业中心、压力容器事业中心、中央空调事业中心、工程安装事业中心、国际贸易和物联网事业中心等七大事业中心。

中杰资质

山东中杰特种装备股份有限公司（原菏泽锅炉厂有限公司）成立于1984年，公司先后被评为“高新技术企业”，“山东省专精特新企业”，“山东省瞪羚企业”，“山东省制造业单项冠军企业”，2022年8月被工信部认定为“国家专精特新小巨人企业”等荣誉。公司拥有自营进出口权，具有A级锅炉制造许可及A2级压力容器制造许可资质，A2级压力容器设计许可资质，B级锅炉安装和GB2类、GC2类压力管道安装许可资质及三级机电设备安装专业承包资质，是中国锅炉与水处理协会会员单位、中国化工装备协会会员单位和山东省装备制造协会理事单位，并通过了ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证和美国ASME/U2认证。
