SZS系列燃油(气)锅炉
360°XR展示

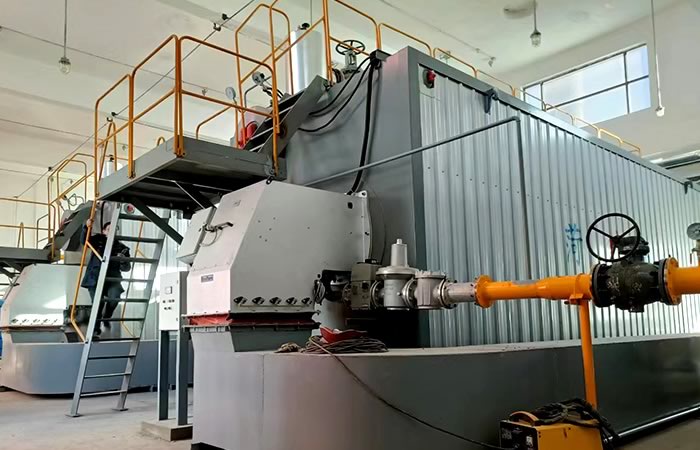

SZS系列燃油(气)锅炉

压力等级:≤2.5MPa
规格:蒸汽锅炉:1~100T/h
热水锅炉:7~46MW
应用行业:

蒸汽锅炉:广泛应用于各种工业行业,比如纺织、化工、造纸、机械、食品、农产品加工工业等

热水锅炉:广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等


相关案例

产品详情



产品简介

采用D型布置,自然循环,双锅筒水管锅炉,锅筒纵向布置,全膜式水冷壁结构,微正压燃烧。炉膛由膜式壁包覆而成,烟气从炉膛出口进入上下锅筒之间连接的对流管束,烟气流过对流管束后,进入尾部受热面——ND钢制螺旋翅片节能器、冷凝器,最后经过烟道入烟囱排向大气。



性能特点

1.   全膜式壁结构,本体不漏风,排烟热损失小,热效率高;

2.   结构紧凑,安装体积小,节省投资;

3.  蒸汽锅炉采用自然循环并采用较大的截面比,热水锅炉采用强制循环,水循环安全、可靠;

4.   配备知名高效品牌燃烧器及辅机、附件,做到全自动运行;

5.   给水泵采用连续电动调节,并且有高低水位报警连锁保护功能;

6.   炉膛设有检查孔,为使用、维修提供了极大的方便,炉顶设有防爆门。



工作原理

锅炉的排烟热损失中,除了烟气显热以外,水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度,使烟气中的水蒸气全部或者部分地得到冷凝,并将冷凝过程释放的潜热回收利用,锅炉的有效利用热增加,将明显提高锅炉的热效率。

WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素,通过合理设计受热面,降低排烟温度,保证烟气中水蒸汽达到设计要求的冷凝率,使锅炉的热效率大幅提高。

由于采用大尺寸炉膛结构和烟气再循环技术,对于燃气锅炉,完全可以实现超低氮排放, NOX排放≤30mg/Nm3。



内结构图



  聚焦绿色能源行业,为不同行业提供解决方案。

技术参数



  聚焦绿色能源行业,为不同行业提供解决方案。


锅炉型号/项目

SZS10

SZS15

SZS20

SZS25

SZS30

SZS35

SZS40

额定蒸发量

t/h

10

15

20

25

30

35

40

额定蒸汽压力

MPa

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

额定蒸汽温度

194/204

194/204

194/204

194/204

194/204

194/204

194/204

额定给水温度

20(104)

20(104)

104

104

104

104

104

计算换热面积

m2

357.7

524

702.5

805.2

905.2

1052

1208

设计热效率(油/气)

98.48/99.35

98.4/99.3

98.34/99.15

98.1/99.48

98.2/99.2

98.6/99.4

98.64/99.5

锅炉最大件运输重量

t

30

40

46.3

52

55.7

68

76

锅炉水容量

t

10.1

14.7

16.9

18.9

21.6

23.8

27.7

燃烧方式

室燃

燃烧调节方式

全自动比例调节

适用燃料

天然气、轻柴油、焦炉煤气

燃料耗量

天然气

Nm3/h

805

1195

1600.7

1972

2190

3060

3060


轻柴油

Kg/h

663

986

1319.1

1598

1860

2540

2540

使用电源


380V/50Hz

给水泵

电功率

KW

15

15

18.5

30

37

45

45

循环水泵

电功率

KW

1.5

1.5

3

3

3

4.5

4.5

风机

电功率

KW

22

30

45

75

90

110

110

最大件运输尺寸

mm

7490×2790

×3516

9120×3375

×3566

10050×3330

×4066

10200×3800

×4150

10000×4030

×4230

11000×4300

×4230

12000×4300

×4530



运动系统图



    聚焦绿色能源行业,为不同行业提供解决方案。


发货实拍



  聚焦绿色能源行业,为不同行业提供解决方案。


生产实力



  聚焦绿色能源行业,为不同行业提供解决方案。

合作伙伴



  聚焦绿色能源行业,为不同行业提供解决方案。


中杰特装为国家级高新技术企业,重视科技研发和创新,锅炉厂家广泛开展产、学、研合作,拥有多项技术专利。
