压力等级:不限
规格:蒸汽锅炉:200T/h
热水锅炉:100MW
应用领域:蒸汽锅炉:广泛应用于各种工业行业,比如纺织、化工、造纸、机械、

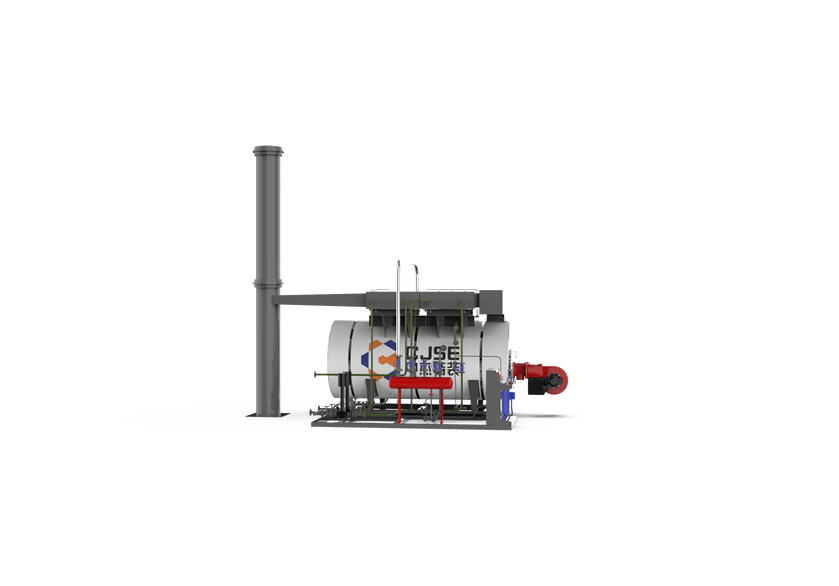

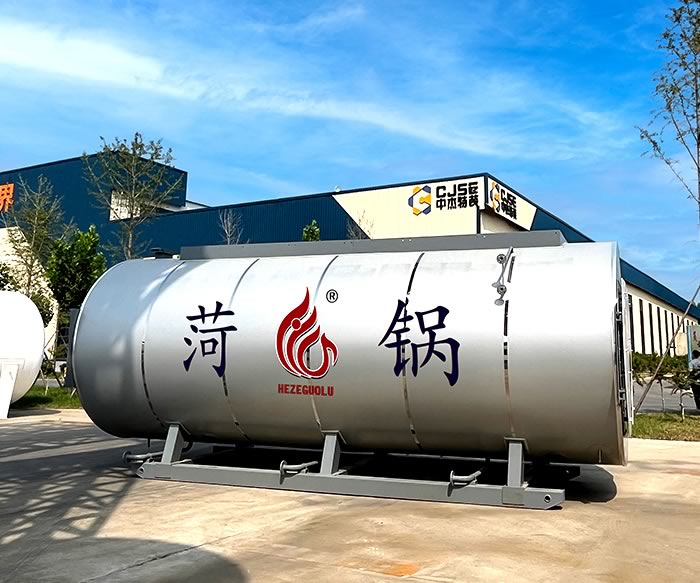

WNS系列低氮冷凝锅炉是一种全自动、卧式内燃、低氮冷凝于一体的快装燃油(气)锅炉。锅炉本体采用湿背式两回程结构:波形炉胆及回燃室为第一回程,螺纹烟管构成第二回程。节能器和冷凝器置于锅炉顶部,于炉外构成烟气的第三回程。
高效节能。节能器、冷凝器换热面积大,烟气中的水蒸汽冷凝率高,可充分吸收烟气中水蒸汽冷凝释放的热量,热效率可高达99%以上。采用螺纹烟管对流受热面,有效提高锅炉传热效率。
环保效果好。烟气中有CO2、NOX、SO2等有害成分溶解于冷凝水,有效减少大气污 染物的排放。同时采用大尺寸炉膛结构和烟气再循环技术,对于燃气锅炉,完全可实现超低氮排放,NOX排放≤30mg/Nm3,完全符合日益严格的国家环保要求。
节能器、冷凝器的螺旋翅片管及壳体采用耐硫酸腐蚀的ND钢材料,大大提高设备使用寿命。智能化燃烧控制和全自动安全连锁保护系统的相结合,确保经济、环保、安全运行。
锅炉的排烟热损失中,除了烟气显热以外,水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度,使烟气中的水蒸气全部或者部分地得到冷凝,并将冷凝过程释放的潜热回收利用,锅炉的有效利用热增加,将明显提高锅炉的热效率。
WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素,通过合理设计受热面,降低排烟温度,保证烟气中水蒸汽达到设计要求的冷凝率,使锅炉的热效率大幅提高。
额定蒸发量 | t/h | 0.5 | 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20 |
额定蒸汽压力 | MPa | (0.4)0.7 | (0.7)(1.0)1.25 | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | (1.0)1.25(1.6) | 1.25(1.6) | 1.25(1.6) |
额定蒸汽温度 | ℃ | (151)170 | (170)(184)193 | (184)193(204) | (184)193(20) | (184)193(204) | (184)193(204) | (184)193(20) | (184)193(20) | 193 (204) | 193 (204) |
额定给水温度 | ℃ | 20 | 20 | 20 | 20 | 20 | 20(105) | 20(105) | 20(105) | 20(105) | 20(105) |
计算换热面积 | m² | 21.5 | 37.2 | 99.6 | 135 | 200.4 | 265 | 357 | 409 | 582 | 762 |
设计热效率(油/气) | % | 93.34/93.7 | 95.39/96.01 | 98.47/99.7 | 98.1/99.5 | 98.23/99.9 | 97.6/98.48 | 98.64/99.59 | 98.3/99.27 | 98.45/99.9 | 98.2/99.4 |
锅炉最大件运输重量 | 3.4 | 4.6 | 8.5 | 10.5 | 13 | 20 | 22 | 25.5 | 38 | 51 | |
锅炉水容量 | t | 1.48 | 2.5 | 5.6 | 5.8 | 8.5 | 11.8 | 14.2 | 15.2 | 24.3 | 35.9 |
燃烧方式 | 微正压室燃 | ||||||||||
燃烧调节方式 | 全自动调节 | ||||||||||
适用燃料 | 轻柴油/天然气 |
* 以上产品数据仅供参考,具体信息请参考实际产品和产品手册。除非另有规定,本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。
原材料为采用业内龙头公司定扎钢板,确保原材料质量稳定可靠;有效减少了纵、环缝数量和封头拼接焊缝,筒体仅需要切掉毛边,无大块废料,提高了材料利用率并且保证了产品质量。
常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂,确保焊接质量稳定可靠,外观成型美观;
油漆分为国内和进口漆两种选择,喷漆后外观美观,油漆耐候性好。
1、激光下料,下料精度高,误差在0.05毫米以内,确保了焊接质量;换热器折流板可直接激光切割。
2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊,单面焊双面成型,减少了焊丝用量,比埋弧焊减少了碳弧气刨工序,避免了渗碳,外观成型美观,热输入小,焊接质量好,射线检测合格率在99%以上
3、氩弧自动焊机,焊接质量好且稳定,焊缝外观成型美观。
产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组,每个工序都配备专业人员,并且工序内再做二次分工,有效提高工作效率和产品质量。
