产品详情

容量： 0.5-10吨

热效率： ≥97%

适用燃料：天然气、液化气、沼气、煤气、轻油、重油等

应用范围：工业生产、洗浴专用、种植养殖、供暖专用、化工生产、酿造行业、食品加工、纺织加工、板材行业等。

真空热水锅炉的原理是：锅炉内处于负压状态，在真空状态下，锅内的水在较低的温度下汽化，产生的蒸汽和上部换热器换热管内的水进行膜式换热，换热管内的水被加热送往用户，真空热水锅炉内的蒸汽通过换热被冷凝后重新回到下部的锅内，这样周而复始。

大炉镗耦合技术

烟气外循环技术

内置冷凝器技术

费用低效率高

低阻螺旋传热技术

重力式安全阀技术

大开启炉门技术

空气隔热技术

技术参数

额定功率（MW）	0.7	1.05	1.4	2.1	2.8	3.5	4.2	5.6	7
锅炉额定工作压力	-0.02MPa
出/回水温度（℃）	80/60
辐射受热面(m²)	5.54	6.27	7.2	11.8	14.9	17	19.2	21.1	22.8
对流受热面(m²)	16.1	21.8	33.28	57.24	79.68	92.7	116.92	127.98	187.44
节能器受热面(m²)	/	/	19.4	25.8	29.1	32.6	42.87	58.89	85.66
换热器额定工作压力	1.0MPa
换热器受热面(m²)	13.92	21.56.8	32.54	48.76	82..56	105.66	115.3	131.79	171.14
循环水量(m³)	30	45	60	90	120	150	180	240	300
热效率（油/天然气）	92.33% 92.02%	94.54% 94.26%	94.29% 94.45%	95.8% 95.58%	95.35% 95.3%	95.37% 95.11%	95.32% 95.21%	95.02% 94.94%	95.66% 95.42%
燃料耗用量（油kg/h）	61.93	96.28	120.67	178.91	238.27	297.8	359.7	478.3	593.7
燃料耗用量（天然气kg/h	74.9	116.47	146.4	217.31	288.72	361.6	436.73	579.7	720.9
水容量（T）	1.68	3.16	3.4	5.11	6.2	8.5	9.3	10.6	15
运输尺寸（mm）	3596x1492x2286	3627x1672x2383	4189x1846x2716	4980x2020x2920	5285x2280x3260	5605x2494x3696	5705x2500x3696	6125x3813x3260	7180x2800x3940

* 以上产品数据仅供参考，具体信息请参考实际产品和产品手册。除非另有规定，本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

在线咨询了解详情

见证工程

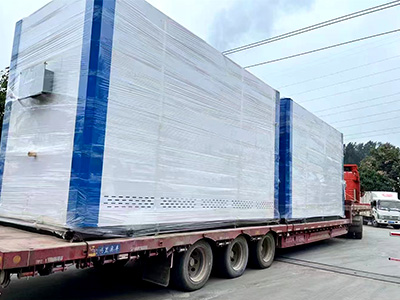

发货实拍

产品优势

材料优势：

原材料为采用业内龙头公司定扎钢板，确保原材料质量稳定可靠；有效减少了纵、环缝数量和封头拼接焊缝，筒体仅需要切掉毛边，无大块废料，提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂，确保焊接质量稳定可靠，外观成型美观；

油漆分为国内和进口漆两种选择，喷漆后外观美观，油漆耐候性好。

加工能力和工艺优势：

1、激光下料，下料精度高，误差在0.05毫米以内，确保了焊接质量；换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊，单面焊双面成型，减少了焊丝用量，比埋弧焊减少了碳弧气刨工序，避免了渗碳，外观成型美观，热输入小，焊接质量好，射线检测合格率在99%以上

3、氩弧自动焊机，焊接质量好且稳定，焊缝外观成型美观。

专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组，每个工序都配备专业人员，并且工序内再做二次分工，有效提高工作效率和产品质量。

中杰特装

山东中杰特种装备股份有限公司，位于菏泽市开发区济南路2218号。公司共有厂区3处，总占地25万余平方米，主车间面积60000余平方米，员工1000多人，其中工程技术人员220余人。

公司高度聚焦绿色能源特种装备行业，主导产品有：燃油（气）锅炉、有机热载体炉、生物质锅炉、余热锅炉等锅炉产品； LNG储罐、氧氨氩储罐、CO2储罐等真空绝热深冷压力容器；液化石油气储罐、液氨储罐、脱硝工程设备、蓄热储能设备、成套化工设备等压力容器产品；地（水）源热泵、空气源机组、水冷螺杆机组、风冷模块等中央空调暖通设备，同时承接LPG液化气站安装、LNG标准站安装、锅炉安装、工业管道安装、化工设备安装等业务。公司规划产品有大型热能中心、LNG运输车、 LNG罐式集装箱等高端绿色能源装备。

中杰资质

山东中杰特种装备股份有限公司（原菏泽锅炉厂有限公司）成立于1984年，公司先后被评为“高新技术企业”，“山东省专精特新企业”，“山东省瞪羚企业”，“山东省制造业单项冠军企业”，2022年8月被工信部认定为“国家专精特新小巨人企业”等荣誉。公司拥有自营进出口权，具有A级锅炉制造许可及A2级压力容器制造许可资质，A2级压力容器设计许可资质，B级锅炉安装和GB2类、GC2类压力管道安装许可资质及三级机电设备安装专业承包资质，是中国锅炉与水处理协会会员单位、中国化工装备协会会员单位和山东省装备制造协会理事单位，并通过了ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证和美国ASME/U2认证。

应用行业

山东中杰特种装备股份有限公司，高度聚焦绿色能源特种装备行业，是锅炉、压力容器等特种设备的专业制造企业，拥有济南路、渤海路、长江路、南京路四个生产厂区，下设锅炉事业中心、低温容器事业中心、压力容器事业中心、中央空调事业中心、工程安装事业中心、国际贸易和物联网事业中心等七大事业中心。主要应用到工业生产、农业生产、畜牧养殖、洗浴中心、化工生产、食品加工、轻工业、纺织、社区供暖，木材加工、酿酒制造、造纸印刷，橡胶等各行业。
