YLW系列导热油炉
360°XR展示
YLW系列导热油炉

燃料:煤、砂光粉等生物质燃料
压力等级:大于0MPA,可定制
规格: YGL 0.69~100MW YLW 1.4~100MW
应用行业:石化、化学、塑料、橡胶、油脂、纺织、木材、涂装、建筑、食品、空调、造纸、纸板等工业。


相关案例

产品详情



产品简介

燃煤(生物质)导热油锅炉,是以燃煤或生物质为动力源,以导热油为导热载体,可作为350℃以下各种环境的高温热源,    广泛应用各种需要进行高温加热 或烘干的 各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器,产生1.3MPa以下的饱 和蒸汽,供用户使用。

燃料选择:燃煤生物质兰碳

传热介质:导热油,最高320度



性能特点

能在较低的运行压力下,获得较高的工作度,具有低压,高温的技术特性,可实现稳定的加热和精确的温度调节,满足不同的要求。

具有完备的运行控制和安全监测装置,操作方便,安全可靠。

闭路循环,液相输送热能,热损失小,节能效果显著,运行成本低。

快装或组装出厂,运输方便、安装周期短投产见效快。

结构紧凑,均可单层布置,锅炉房投资省

锅炉保温性好,采用了高效保温材料和先进的施工工艺,炉墙散热损失小。



工作原理

YGL系列有机热载体锅炉,采用高温循环泵强制导热油进行闭路循环,在将热能供用热设备后重新返回锅炉中加热的工艺流程。由于它具有高温(320℃以上)低压(0.3-0.5MPa)的优点,且其供热温度可精确控制,因此可取代原蒸汽锅炉供热。同时该设备不需要水处理设备并且无蒸汽锅炉的跑、冒、滴、漏等热损失,所以其一次性投资省,运行费用低,是一种安全、高效、节能的供热设备。


内结构图



  聚焦绿色能源行业,为不同行业提供解决方案。



技术参数



  聚焦绿色能源行业,为不同行业提供解决方案。


撬装系列有机热载体炉参数表








供热量104kcak/h


30

60

80

100

120

160

额定功率MW


0.35

0.7

0.95

1.2

1.4

1.9

额定工作压力MPa


0.8

0.8

0.8

0.8

0.8

0.8

额定出口温度


300°C

300°C

300℃

300℃

300℃

300℃

本体容油量


0.237

0.64

0.7

0.92

1.07

1.58

循环流量m/h


28.354

56.7

76.96

97.2

118.46

153.9

配管联结直径DN


80

100

100

125

125

150

电控柜型号


DK-350

DK-700

DK-950

DK-1200

DK-1400

DK-1900

装机容量KW


10

20

25

30

30

45

外形运输尺寸

长度mm

6980

7680

8150

8650

9080

9880


宽度mm

2650

2850

2950

3050

3050

3100


高度mm

2650

3050

3660

3660

3660

3680

最大运输重量T


5

8.26

9.68

10.94

11.63

13.42

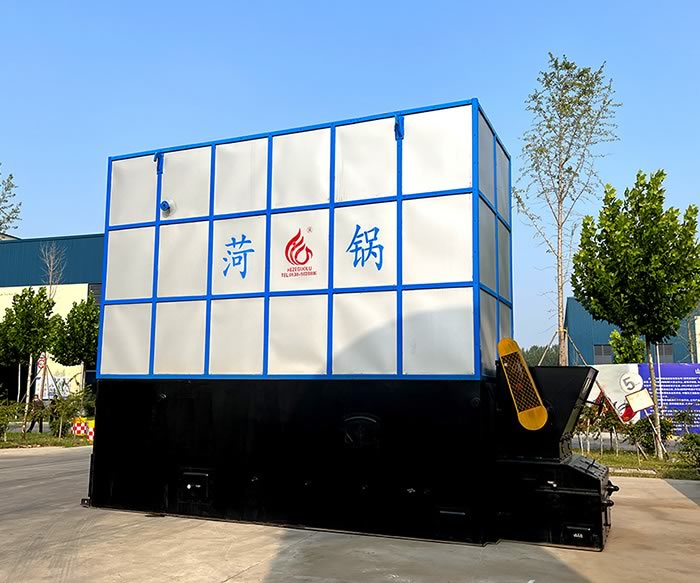

发货实拍
